Сломанный штекер не приговор: Мастер-класс по пайке для начинающих

У каждого из нас хотя бы раз в жизни ломался штекер наушников, зарядного устройства или иного гаджета. Вместо того, чтобы выбрасывать, казалось бы, безнадежно испорченную вещь и покупать новую, вы можете дать ей вторую жизнь. Наш подробный мастер-класс поможет вам освоить базовые навыки пайки и самостоятельно починить сломанный штекер, сэкономив при этом средства и получив ценный опыт.

Подготовка к работе: Что нам понадобится?

Прежде всего, давайте подготовим все необходимые инструменты и материалы. Успех ремонта во многом зависит от правильного и полного набора. Вам понадобятся:

• Паяльник. Для новичка подойдет недорогой паяльник мощностью 25-40 Вт. Важно, чтобы он имел тонкое жало для аккуратной работы с мелкими деталями.
• Припой. Выбирайте тонкий припой с флюсом внутри. Он значительно упростит процесс пайки. Чаще всего используется припой олово-свинец (ПОС-61), но существуют и бессвинцовые аналоги.
• Флюс (необязательно, но желательно). Если ваш припой без флюса, дополнительный жидкий флюс или паяльная паста улучшат растекание припоя и качество соединения.
• Оплетка или отсос для удаления припоя. Пригодится, если вы допустите ошибку и нужно будет удалить лишний припой.
• Кусачки или бокорезы. Для зачистки и обрезки проводов.
• Стриппер. Специальный инструмент для аккуратной зачистки изоляции с проводов без повреждения жил. Можно заменить острым канцелярским ножом, но будьте осторожны.
• Термоусадочные трубки разного диаметра. Используются для изоляции соединений и защиты от механических повреждений.
• Зажим или «третья рука». Удобный инструмент, который будет удерживать детали во время пайки, освобождая ваши руки.
• Мультиметр (необязательно). Понадобится для проверки целостности кабеля и правильности распайки.
• Рабочее место. Оборудуйте хорошо освещенное и проветриваемое место. Используйте огнеупорную подложку.

Диагностика и подготовка кабеля

Прежде чем приступать к пайке, необходимо понять, где именно произошел обрыв. Чаще всего это место непосредственно у основания штекера, где кабель постоянно изгибается. Внимательно осмотрите кабель на предмет внешних повреждений.

Пошаговая инструкция:

1. Обрежьте поврежденный участок. Используйте кусачки, чтобы аккуратно отрезать штекер на 1-2 сантиметра выше места повреждения. Если сам штекер разборный (например, металлический TRRS-штекер), попробуйте его разобрать. Пластиковые часто являются неразборными.
2. Снимите внешнюю изоляцию. Аккуратно снимите внешнюю изоляцию кабеля на длину 2-3 см. Делайте это осторожно, чтобы не повредить внутренние проводники. Используйте стриппер или острый нож, двигаясь по кругу и слегка надавливая.
3. Очистите проводники. Внутри кабеля вы обнаружите несколько тонких проводников, каждый из которых имеет свою изоляцию. Аккуратно зачистите примерно 5-7 мм изоляции с каждого проводника. Чем тоньше провод, тем осторожнее нужно действовать.

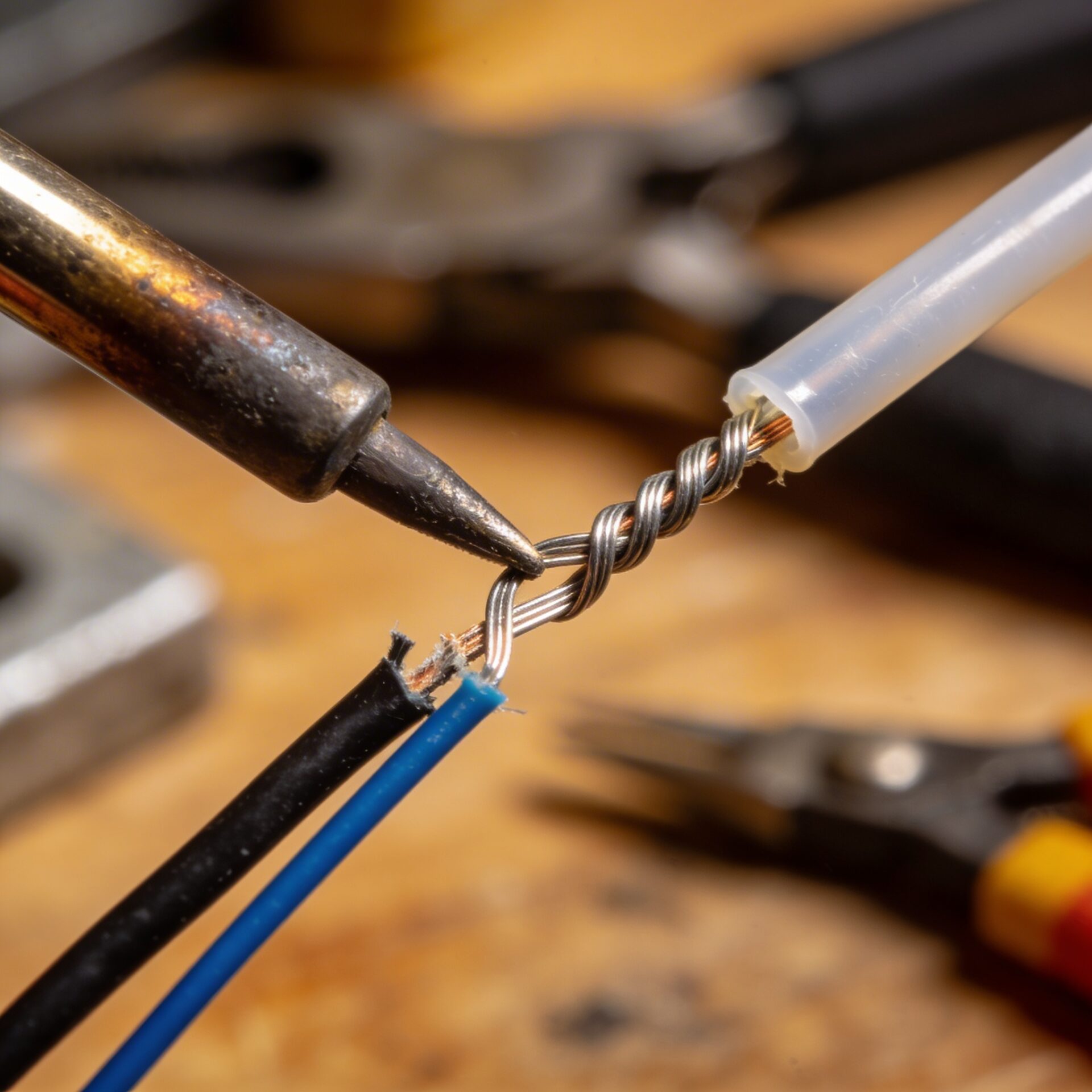

4. Скрутите жилы. Каждому зачищенному проводнику придайте форму плотной скрутки, чтобы мелкие волоски не распадались. Это облегчит процесс лужения.

Подготовка и лужение нового штекера

Теперь займемся непосредственно новым штекером. Чаще всего штекер имеет несколько контактов, соответствующих количеству проводников в кабеле (например, 2 для моно, 3 для стерео, 4 для стерео с микрофоном). Вам нужно будет нанести на них тонкий слой припоя – это называется лужение.

Процесс лужения:

1. Подготовьте паяльник. Включите паяльник и дайте ему хорошо прогреться (3-5 минут). Проверьте жало – оно должно быть чистым. Если оно загрязнено, протрите его влажной губкой или специальной металлической щеткой. Нанесите на жало немного припоя, чтобы оно «заблестело» – это улучшит теплопередачу.
2. Зафиксируйте штекер. Зажмите штекер в «третьей руке» или другом зажиме так, чтобы контакты были хорошо видны и доступны.
3. Нанесите припой на контакты штекера. Прикоснитесь жалом паяльника к контакту и одновременно поднесите припой. Припой должен расплавиться и равномерно распределиться по контакту. Не держите паяльник слишком долго, чтобы не перегреть пластиковые части штекера. Цель – создать тонкий, ровный слой припоя на каждом контакте.
4. Лужение проводников. Аналогичным образом залудите концы очищенных проводников вашего кабеля. Это значительно упростит последующую пайку, так как припой будет лучше сцепляться.

Идентификация проводников и схема пайки

Один из самых ответственных этапов – правильное определение, какой проводник к какому контакту штекера относится. Для разных типов штекеров (TRS, TRRS) и устройств (наушники, микрофон) схема распайки может отличаться. Вот основные положения для типичного стерео-штекера (TRS, 3 контакта: земля, левый канал, правый канал):

• Земля (Ground). Обычно самый широкий контакт у основания штекера. К нему чаще всего подключается проводник без цветной изоляции или с медной оплеткой.
• Левый канал (Left). Средний или верхний контакт. Часто подключается к красному или зеленому проводу.
• Правый канал (Right). Контакт, расположенный рядом с землей. Часто подключается к белому или синему проводу.

Если у вас штекер TRRS (4 контакта, для гарнитуры с микрофоном), схема может быть сложнее и зависеть от стандарта (OMTP или CTIA). Рекомендуется поискать схему распайки конкретно для вашего устройства в интернете.

Последовательность действий:

1. Наденьте термоусадочные трубки. ЕЩЕ ДО ПАЙКИ наденьте на каждый зачищенный проводник, который будете паять, а также на весь кабель у основания штекера, термоусадочные трубки. Это критически важно! Если вы забудете это сделать, потом придется перепаивать.
2. Спаяйте проводники с контактами. Используя схему распайки, припаяйте залуженные концы проводников к соответствующим залуженным контактам штекера. Прижмите залуженный проводник к контакту, затем коснитесь их жалом паяльника. Как только припой расплавится и соединение будет выглядеть надежным, уберите паяльник и дайте припою остыть, не двигая детали.
3. Проверьте качество пайки. Убедитесь, что соединения прочные, без «холодных» паек (бледных, зернистых соединений). Припой должен быть глянцевым и равномерным.

Изоляция и финальная сборка

После того, как все проводники припаяны, необходимо обеспечить их надежную изоляцию, чтобы избежать коротких замыканий и механических повреждений.

Завершающие шаги:

1. Изоляция контактов. Сдвиньте заранее надетые термоусадочные трубки так, чтобы они полностью закрывали места пайки контактов. Нагрейте трубки при помощи зажигалки, строительного фена или даже тем же паяльником (аккуратно, не касаясь жалом). Трубки сожмутся, плотно облегая контакты и надежно их изолируя.

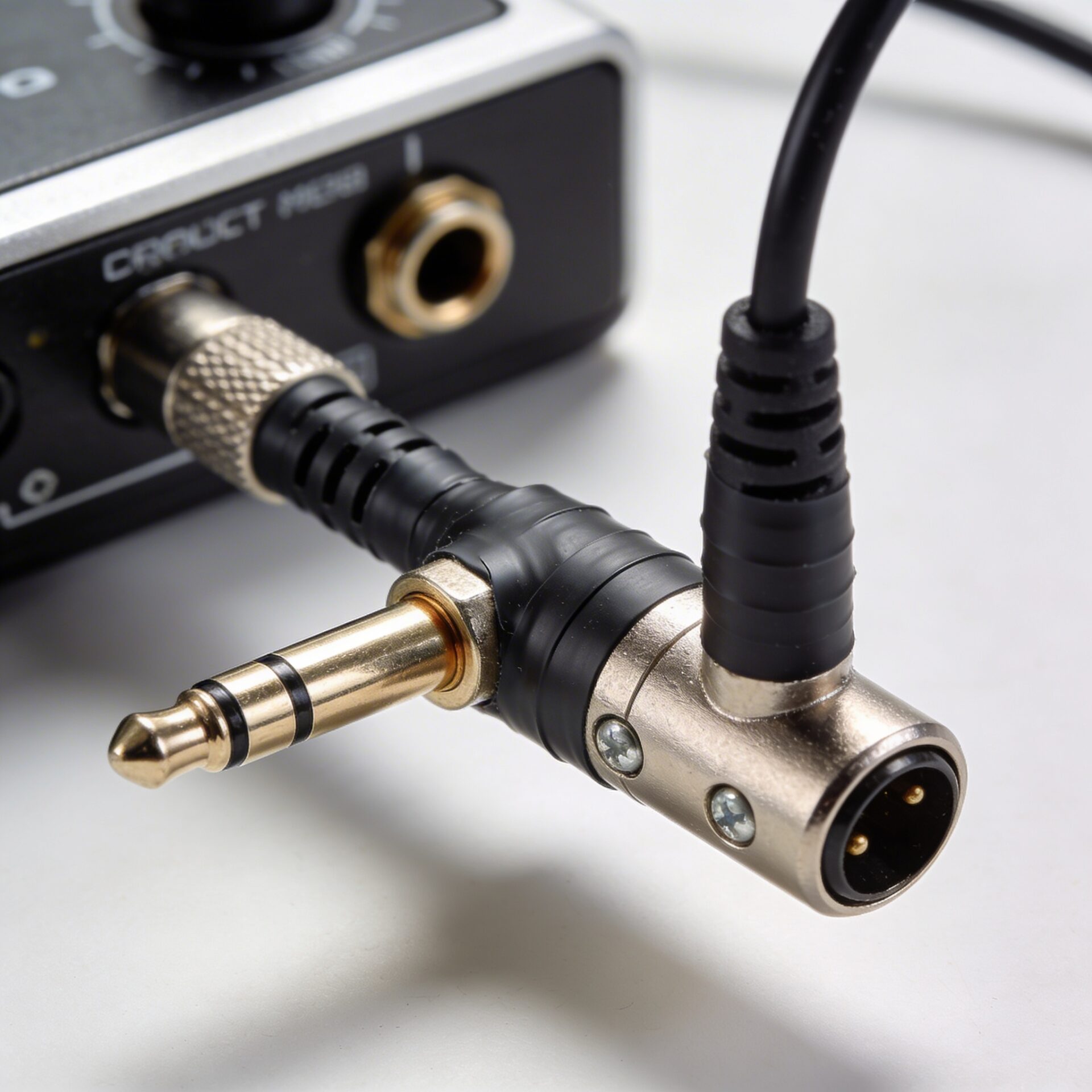

2. Общая изоляция кабеля. После индивидуальной изоляции каждого контакта, наденьте одну большую термоусадочную трубку на место соединения штекера с кабелем. Это создаст дополнительную защиту от изгибов и вырывания. Также усадите ее.
3. Проверка работоспособности. Подключите отремонтированный кабель к соответствующему устройству. Проверьте все функции: работоспособность каналов, микрофона (если есть). Если что-то не работает, внимательно проверьте пайку, возможно, где-то есть обрыв или короткое замыкание. Мультиметр в этом случае – ваш лучший друг.

Поздравляем! Вы самостоятельно починили сломанный штекер. Этот навык не только поможет вам сэкономить, но и откроет дверь в мир самостоятельного ремонта электроники. Не бойтесь экспериментировать и учиться – каждый мастер начинал с азов.

Надеемся, наш мастер-класс оказался для вас полезным. Помните о технике безопасности при работе с паяльником и электричеством. Практикуйтесь, и вскоре пайка станет для вас таким же обыденным делом, как и другие хозяйственные навыки.
